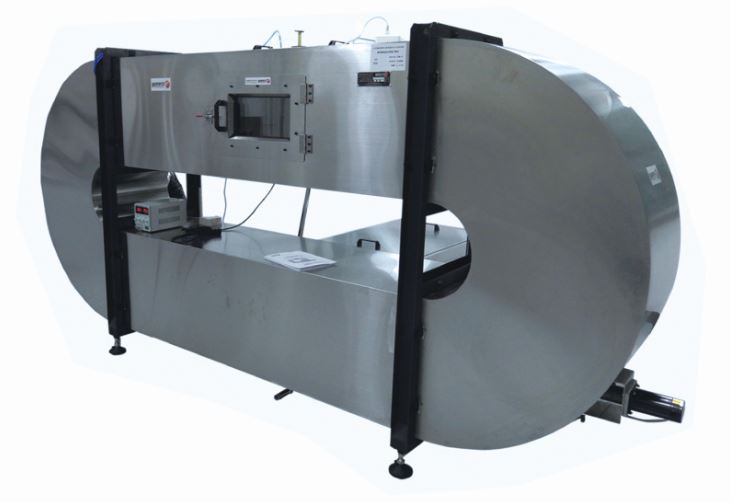

元亨利业生产的可燃气体探头测试烟箱（Combustible gas detector test tunnels ）用于可燃性气体探测仪报警动作值试验、高温试验、低温试验、恒定温湿试验等。

一、产品介绍
  * 1. 符合：GB15322-2019标准

* 2. 可以测试的项目：不少于以下项

1.报警动作值试验    2.方位试验   3.报警重复性试验 4.高速气流试验  5.高温试验6.恒温恒湿试验 7.低温试验（-40度）8.量程指示偏差试验9.响应时间实验10.抗中毒性能试验11.抗气体干扰性能试验12.低浓度运行实验13.长期稳定性实验

* 3. 实验室版本设备长 宽 高 约为3500 mm * 1500 mm * 1700mm、网络机柜600mm X 600mm X 1200mm，内外胆均为不绣钢.

企业版本设备长 宽 高 约为2400 mm * 1200 mm * 1400mm、网络机柜600mm X 600mm X 1200mm，内外胆均为不绣钢.

* 4. 风速范围必须在0~6.5m/s范围内 测量误差不大于±5%，加热器表面温度＜300℃，温度控制范围：-40℃～75℃连续可调,采用矩阵加热方式，保证温度均匀度不超过2℃

* 5. 控温精度优于1℃，升降温速率为0.5～1℃/min，湿度控制范围90%～96%RH， 加湿速率≤5%RH/min

* 6. 进风口和出风口具备密封、隔热功能，密封、隔热部分采用非金属隔热材料,能通过电信号开启或关闭风门。

* 7. 配备甲烷气体分析仪、丙烷气体分析仪、氢气气体分析仪、一氧化碳气体分析仪接口

* 8 配备注气机，计算机软件可以实现远程配气(升气和恒浓度配气)。

* 9. 报警动作值试验、方位试验、报警重复性试验、高温试验、恒温恒湿试验 可同时测6个探头

* 10.  方位试验、高速气流试验 同一批次可以测试6个探头

  *11. 软件必须能实时显示数据、曲线、并能生成Excel报表，并能显示同一批次6个探头的各项试验数据，包括低温试验的数据。

  12.提供50L的箱子用于传感器的抗中毒实验和抗气体干扰性能试验。

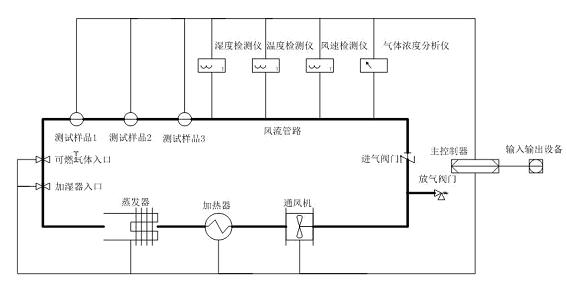

二、    示意图

可燃性气体探测仪试验设备示意图

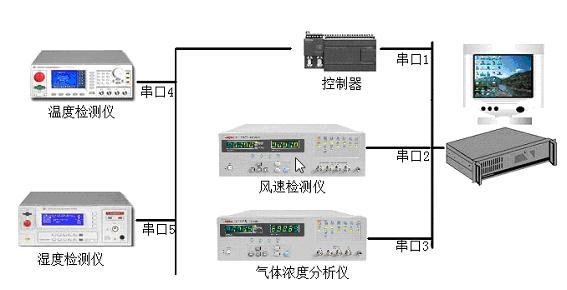

三、    系统构成
本系统由一套控制器、一套计算机、一个控制柜和四台测试仪表构成。现场信号接入端子排，计算机、仪表、控制器安装于控制柜中。
1、由计算机设定实验参数并下传给控制器执行，控制器通过监测温湿度检测仪、风速探测仪、气体浓度分析仪检测测试箱的各项指标，控制各种阀门、蒸发器、加热器、通风机等完成一系列的测试工作。
2、计算机同时收集各类检测数据，显示测试箱温度、湿度、气体浓度等实时数据，生成曲线，并在探头报警时记录相关数据，实验完成形成报表。

四、    电气原理图
