技术参数

1.仪器应用范围

1.1对烟感探测器进行标定和测试。

1.2仪器应符合国标GB 4715-2005《点型感烟火灾探测器》中检测参数对探测器响应阈值的测量要求、且符合EN54-7\EN14604国内外标准方法要求。

2. 仪器工作原理

利用气溶胶发生器模拟烟感探头报警所需要的烟雾浓度，用烟雾传感器实时监测测试箱体内的烟雾浓度以及用温度传感器实时监测测试箱体内的气流温度，并用计算机软件实时显示测试箱体内烟雾浓度、温度，以及实时显示烟雾浓度曲线，探头报警时记录报警时刻的烟雾浓度等信息。

3. 工作环境

3.1 工作温度: 建议为20℃-25℃

3.2 湿度: 25-75%
   3.3 供电  主设备AC220V 13A

4. 仪器技术参数

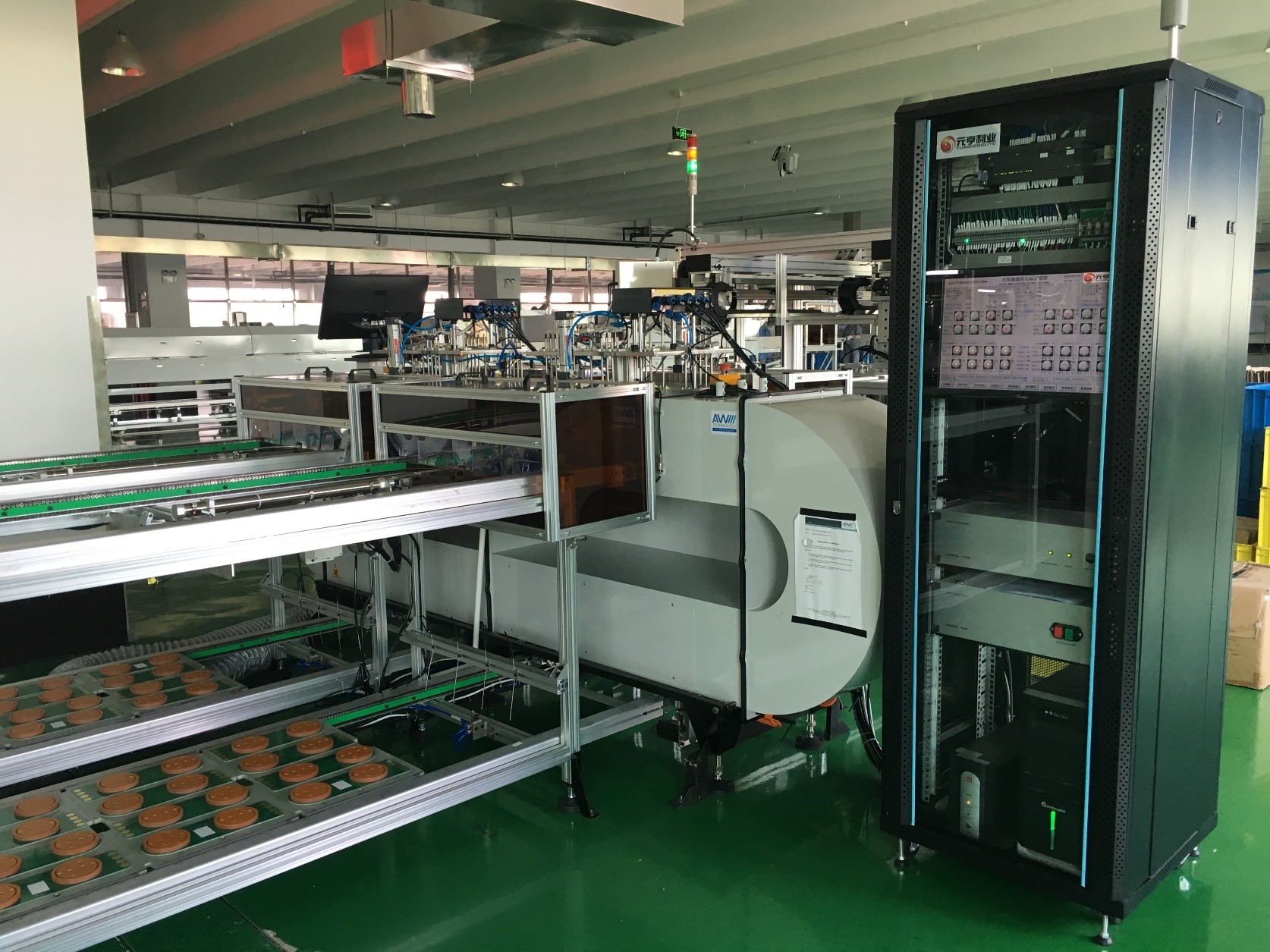

4.1 标准烟箱、设备长 宽 高 约为 3100mm X 700 mm X 930 mm +网络机柜

4.1.1   能在常温下检测，右侧箱体对烟感探测器进行定性、定量分析，左侧箱体可以在固定烟雾浓度下标定16个直径100mm的探头；

4.1.2直流风机调速，风速稳定在0.2m/s 时 为±0.04m/s以内，测量区风速在（0～1）m/s范围可调；

4.1.3配备气溶胶发生器（含250ml液体石蜡），试验烟为轻质石蜡，烟粒径分布在0.5um～1.0um之间，试验烟在粒径分布、粒径大小、粒径结构、光学特性等方面具有再现性和稳定性；

4.1.4配备光学密度计：光波长在880nm-950nm范围内；

4.1.5试验烟应按以下升烟速率要求注入烟箱：

A.光电探测器为 0.015dBm-1min-1≤Δm/Δt≤0.1dBm-1min-1；

4.1.6烟箱控制软件具备自动数据采集、记录，实时界面显示曲线。

5 标定方法：生烟方式采用气溶胶发生器，测量烟雾浓度采用散射体。每次升烟过程，光学密度计对散射体进行校准，烟雾浓度控制要求实现闭环控制，以保持恒定浓度0.2dB/m±0.03db/m。风速控制由轴流风机转速控制，标定时风速为1m±0.2m/s。通过皮带方式把装8个烟感探头的治具传输到烟箱内的标定工位，通过计算机控制压紧装置是探头和计算机形成闭合回路，通过软件自动把当前烟雾浓度设置到烟感探头内，然后复位探测器，并检测标定后的烟感探头是否报警。

烟雾发生装置：采用气溶胶发生器方式，自动识别并调整浓度。标定箱烟雾采样：采用光学密度计和散色体，用于箱内烟浓度的监控。

标定位数量：两侧各8个标定位。

标定节拍：两侧16cs/36s，报警器自身的标定时间不能超过2秒，

效率1.0万/天/8小时

控制精度 +/-0.03dB/m
