由本公司自主研发的光伏滤波器自动化测试系统（光伏滤波器综测平台）经过5个月的生产测试，于2013年1月在北京中石伟业技术有限公司通过验收。

 光伏滤波器自动化测试系统是为实现批量光伏滤波器产品出厂检验自动化及光伏发电生产厂家进厂检验自动化，提高测试效率，提高测试的可靠性和可追溯性而提出的研发项目。该测试平台设计应能大幅度提高测试能力，以适应光伏滤波器产能的不断提高和市场日趋严格的质量要求。

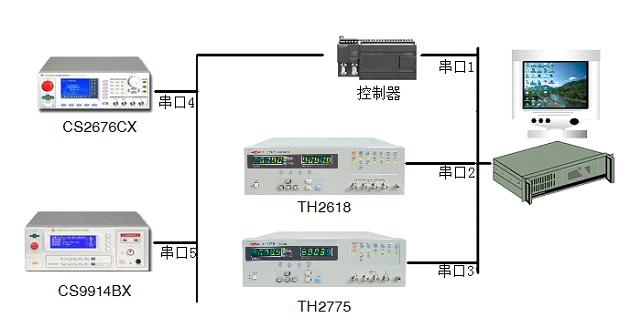

本系统由一套控制器，一套计算机，一个控制柜和四台测试仪表构成。现场信号接入端子排，计算机、仪表、控制器安装于控制柜中。操作过程如下：

1．用测试夹具连接产品（可根据不同产品，选择不同测试夹具）

2．扫描条形码（记录产品编号，识别产品测试项目）

3． 按下测试按钮，系统根据条形码自动从产品参数库中调出相应测试参数，并进行耐压、绝缘、电容、电感等的自动测试，在测试工程中，测试指示报警灯一直闪烁。

4． 如果是耐压和绝缘参数，根据仪表反馈的信号判断测试是否合格，耐压测试电压最大可到5千伏，绝缘电阻测试电压最大可到1千伏。

5.  如果是电容电感，根据该参数的上下限，系统自动判断该参数是否合格。

6． 所有测试项目完成，触发合格报警，并记录数据库供报表分析。

 三、电气原理图





1. 三相三线  交流



















2. 交流





















3. 直流

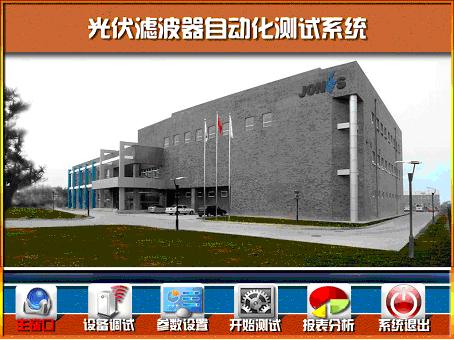

1、初始画面（图1）：系统运行时，首先对变量数据库和命令语言进行初始化，进入初始画面（图1）。初始画面共分三部分：最上面为题目窗口，显示系统名称；中间部分为主画面，这部分显示中石伟业的主楼；最下面为菜单窗口，可通过选择不同菜单项更新显示内容，实现不同功能。



（图1）

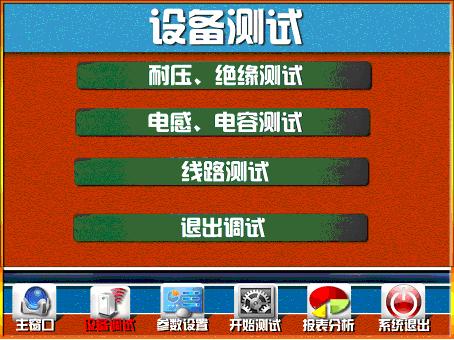

2、设备调试显示画面（图2）：单击（图1）中设备测试即方框内任意位置就可以进入设备测试（图2）。设备测试由“耐压、绝缘测试”，“电感、电容测试”，“线路测试”，“退出调试”等显示构成，并可在此进行设备操作。

（图2）

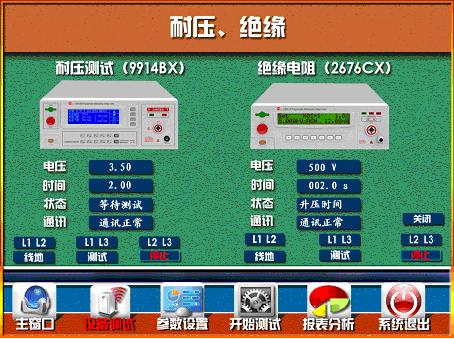

3、耐压绝缘测试显示画面（图3）：单击（图2）中“耐压、绝缘测试“，即方框内任意位置就可以进入“耐压、绝缘测试”（图3）。“耐压、绝缘”最上面为题目窗口，显示耐压、绝缘测试；中间部分为主画面，左边可以显示耐压测试仪9914BX仪表的各项参数（电压、时间、状态、通讯），右边显示绝缘电阻测试仪2676CX仪表的各项参数（电压、时间、状态、通讯）。可以在测试过程中形象的看到被测间各项测试指标的变化。单击“测试”文字，开始相应仪表的测试，单击“停止”文字，停止相应仪表的测试。9914BX、2676CX仪表状态值表示：电压上升、电压下降、测试结束、测试合格等信息，可以通过单击L1 L2 、L1 L3 等按钮对线路进行却换。

（图3）

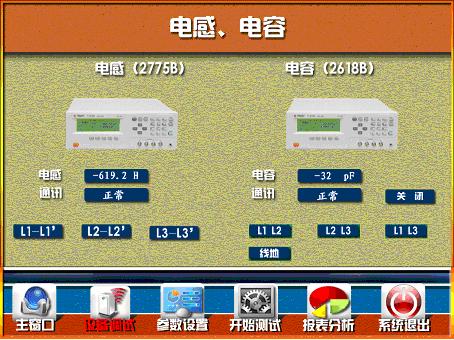

4、电感、电容显示画面（图4）：单击（图2）中“电感、电容测试“，即方框内任意位置就可以进入“线间、对地电容”（图5）。“电感、电容“最上面为题目窗口，显示电感、电容；中间部分为主画面，左边可以实时显示电感各项参数（电感、通讯），右边电容（电容、通讯）。电感都是由2775B仪表测试获得，电感都是由2678BX仪表测试获得，系统自动测试时先测电容，后测电感。





（图4）

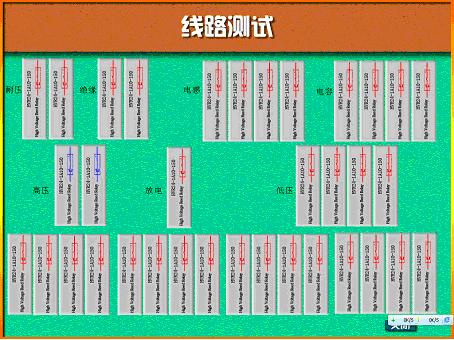

5、线路测试显示画面（图5）：单击（图2）中“线路测试“，即方框内任意位置就可以进入“线路测试 ”（图5）。“线路测试“最上面为题目窗口，显示线路的状态；中间部分为主画面，显示线路中各个继电器的状态。



（图5）

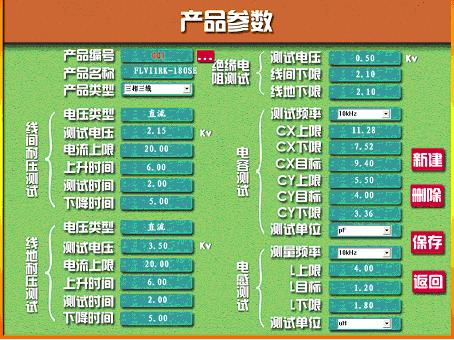

6、参数设置显示画面（图6）：单击（图1）中“参数设置”，即方框内任意位置，系统会提示输入登录密码，输入正确后可以进入“产品参数”（图6），“产品参数”最上面为题目窗口，显示产品参数；中间部分为主画面，

可以设置线间线地耐压、绝缘电阻、电容、电感等参数。 当线间耐压和线地耐压测试电压设为0时，则对应的测试项不测；当绝缘电阻线间下限设为0时，线间绝缘电阻不测；当绝缘电阻线地下限设为0时，线地绝缘电阻不测；当电容测试的CX目标（线间电容）设成0时，线间电容不测；当电容测试的CY目标（线地电容）设成0时，线地电容不测；当电感测试L目标设为0时，电感不测。



（图6）

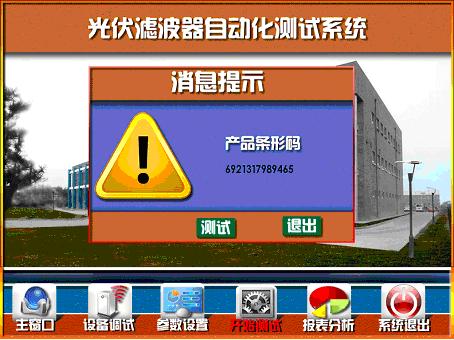

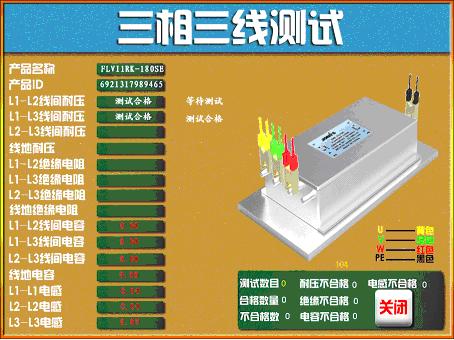

7、产品测试显示画面（图8）：单击（图1）中“开始测试”，即方框内任意位置，系统会提示输入产品条形码（图8），用条形码扫描产品上的扫描码，按一下机柜的启动按钮，系统自动根据条形码的信息调出相应的产品参数信息进行自动测试。







（图7）



（图8）

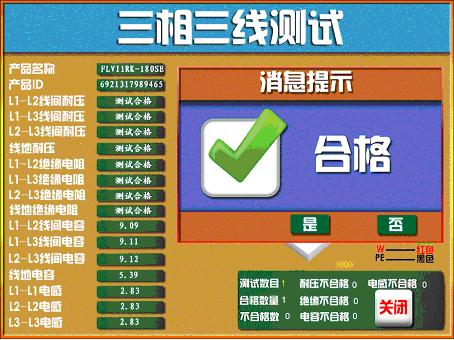

8、产品测试结束后，系统根据测试的结果自动判定产品是否合格，并记录数据库。





（图9）

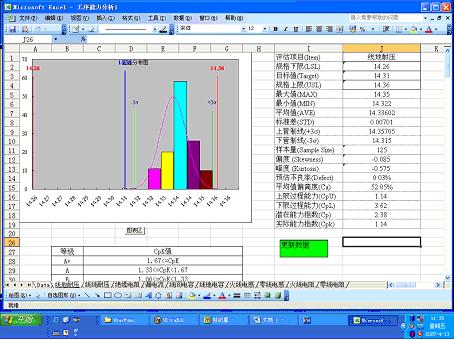

9、报表分析显示画面（图10）：单击（图1）中“报表分析”，即方框内任意位置，可以进行报表查询。

（图10）

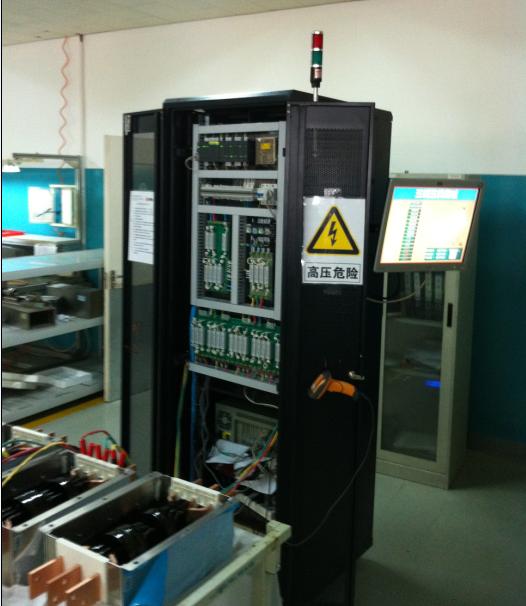

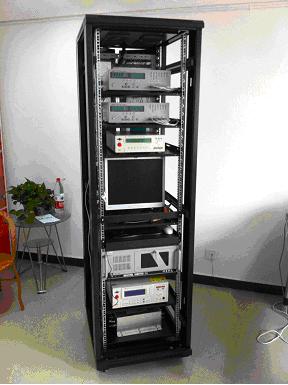

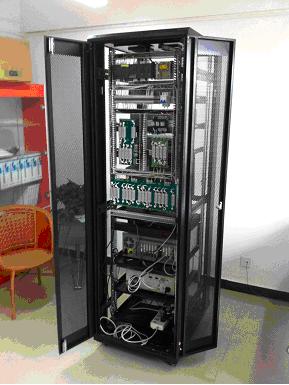

                              现场设备图
