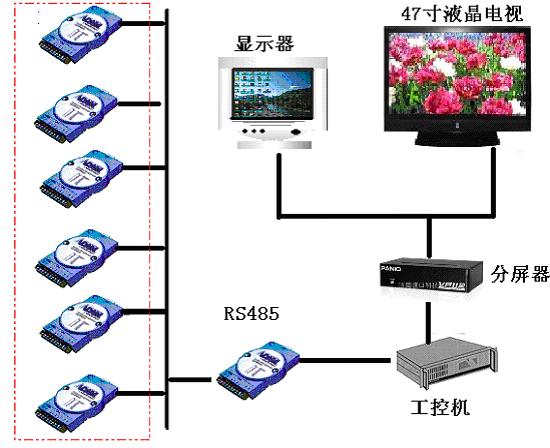

“越南东红计算机监控管理系统” 是由北京国环清华环境工程设计研究院和北京元亨利业科技有限公司开发研制的针污水处理的工控软件。该系统本系统由一台计算机主机安装世纪星组态软件和一台显示器、一台47寸电视机，一个分屏器，6个采集模块和一个通讯模块构成。6个采集模块和通讯模块装在1个控制箱中，现场信号接入端子， 各采集模块通过485网络通讯站与计算机通讯。系统运行在WINDOWS xp 操作系统下，人机界面友好，能以图形方式和数码方式直观显示污水处理的全过程、使用方便，便于维护，可靠性高。系统能实时监测并显示搅拌机、水泵、加药泵、风机、浓密机等设备的运行状态及故障情况；具有出水流量和出水COD值等的实时显示功能系统构成

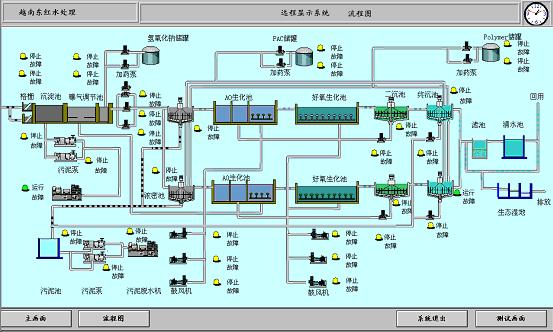

电气图一、 初始画面（图1）：系统运行时，首先对变量数据库和命令语言进行初始化，然后进入初始画面（图1）。初始画面共分三部分：最上面为题目窗口，显示污水处理厂名、工程名、显示画面和时间；中间部分为主画面，这部分可以显示污泥泵、污水泵、加药泵、风机、浓密机等的运行状态和故障状态，当前显示为流程图；最下面为菜单窗口，可通过选择不同菜单项更新显示内容，实现不同功能。              图1  初始画面

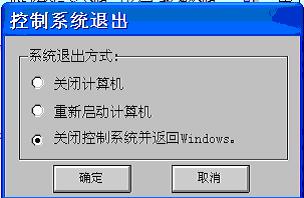

二、 系统退出（图2）：单击（图1）中系统退出即方框内任意位置就可以进入系统退出画面（图2）。系统退出画面由关闭计算机、重新启动计算机、关闭控制系统并返回windows三个选项组成，单击文字前的圆形可以选择该选项，然后点击确定按钮执行文字提示的操作，当前选择的选项是关闭控制系统并返回windows。             图2 系统退出
